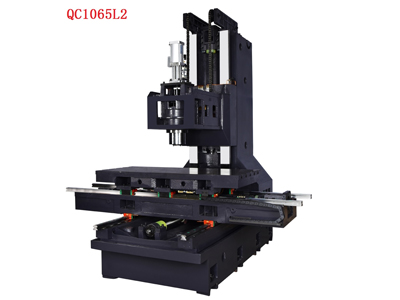

庆川机械 QC1065L2 光机参数表 |
||
|
机器规格 |
两线一硬 |
|
|
三轴行程 |
||
|
X轴行程 |
mm |
1000 |
|
Y轴行程 |
mm |
650 |
|
Z轴行程 |
mm |
650 |
|
主轴 (罗翌、御成) |
BT40 （选配BT50/6000/8000) |
|
|
主轴转速 |
rpm |
8000 (选配12000直联） |
|
主轴鼻端到工作台面距离 |
mm |
120-770 |
|
主轴中心至机柱滑道面距离 |
mm |
698 |
|
马达 |
||
|
主轴马达（连续/30分钟定格） |
kw |
11~15 |
|
X/Y/Z轴马达 |
kw |
3 |
|
工作台 |
||
|
工作面积 |
mm |
1380 X 600 |
|
工作台最大载荷 |
kg |
900 |
|
T型槽(槽X宽X中心距） |
mm |
5 X 18 X 110 |
|
快速位移 |
||
|
X轴快速位移 |
M/min |
20 / 30 |
|
Y轴快速位移 |
M/min |
20 / 30 |
|
Z轴快速位移 |
M/min |
20 |
|
切削进给速度 |
mm/min |
1-8000 |
|
X\Y线轨（滚珠/滚柱） (台湾、上银/银泰) |
X轴 45线轨6个滑块 Y轴 45线轨4个滑块 Z轴 硬轨 |
|
|
X\Y\Z滚珠丝杆C3级（上银/银泰） |
Ø40x10 |
|
|
其他项目 |
||
|
三轴联轴器 |
三木 |
|
|
三轴丝杆轴承 |
德系、日系 |
|
|
伸缩护罩 X、Y、Z（下） |
爱派尔/中部/鸿旺 |
|
|
打刀缸 |
豪澄 |
|
|
电动注油器 |
宝腾 |
|
|
机器重量 |
kg |
约：6000 |
|
占地面积（长 X 宽 X 高） |
mm |
3070 X 2370 X 2480 |
